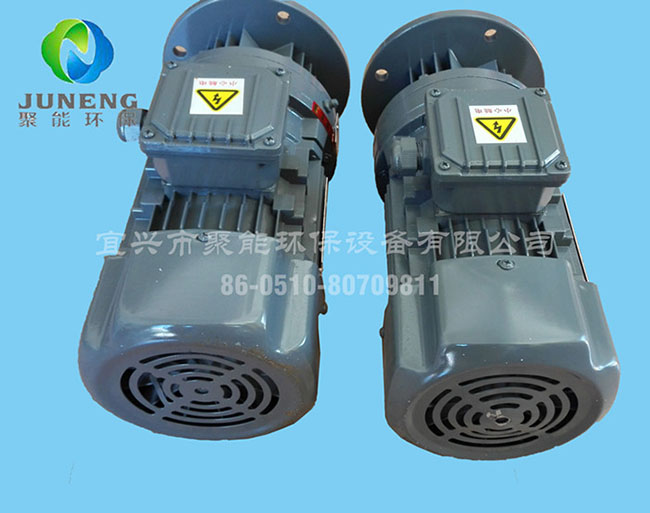

加药搅拌机


产品介绍:
摆线针轮减速机是一种采用少齿差行星传动原理的新颖传动装置。其传动过程为:在输入轴上装有一个错位 180 ° 的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成 H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与真齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
产品特点与主要结构:
1、高速比和高效率
单级传动,就能达到 1:87的减速比,效率90%以上,如果采用多级传动,减速比更大。
2、结构紧凑体积小
由于采用了行星传动原理,输入轴与输出轴在同一心线上,使其机型获得尽可能小的尺寸。
3、运动平稳噪声低
摆线针齿 啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和噪声限制在较小程度。
4、使用可靠、寿命长
因主要零件采用高碳铬钢材料,经淬火处理,获得高强度,并且部分传动接触采用了滚动摩擦,所以经久耐用寿命长。
5、设计合理、维修方便
容易分解安装,较少零件个数以及简单的润滑,使摆线轮减速机深受用户的信赖。

产品介绍:
在水处理工程中加药箱主要用于各种药剂的搅拌、溶解、储存,再通过计量泵或水射器将药液投加到各投加点。 加药箱外形分为方形和圆形,材质为聚乙烯(PE),通过滚塑技术一次成型,上部预设了计量泵及搅拌机的安装位置,搅拌机、加药箱、计量泵三合一,使用非常方便。 它的立式加药搅拌机是采用摆线齿轮合行星传动原理,是先进的传动工具,具有钮距大、传动效率高、功率大、寿命长、价格低、永不加油,是环保加药装置好的配套产品,加药箱预设的计量泵及搅拌机安装位置,并不完全通用于所有牌子、型号的计量泵及搅拌机,具体安装时需要由客户根据实际情况作出相应调整。

BLD搅拌机产品规格:
型号
功率(kw)
桶容积(L)
轴转速(rpm)
轴直径(cm)
轴长(cm)
叶轮直径(cm)
s1-09
0.25,0.37,0.55,0.75,
100-1000
40-136
Æ18
定制
20
s1-0
0.37、0.55、0.75,1.1,1.5
1000-3000
40-136
Æ25
定制
30-40
s1-1
0.75,1.1,1.5,2.2
3000-5000
10-136
Æ38
定制
40-50
s1-2
1.5,2.2,3,4,
5000-8000
40-136
定制
定制
定制
s1-3
1.5,2.2,3,4,5.5,7.5
8000-20000
40-136
定制
定制
定制
订货须知:
   以上数据仅供参考-详情请来电垂询 订货时需注明所购产品型号、尺寸、数量等。
搅拌机的原理介绍
搅拌机传动原理
摆线针轮减速机是一种采用 K-H-V 少齿差行星传动原理的新颖传动装置,参见图。太阳轮(针齿轮)Zz 与行星轮(摆线轮)ZB 的齿数差为 1 ,即: Zz-ZB=1 。在输入轴上装有一个错位 180 ° 的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成 H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与真齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。当输入轴带着偏心转动一周时,由于摆线轮上齿廓曲线的特点极其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦正转一周,摆线轮于相反方向上转过一个齿从而得到减速,再借助 W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
搅拌机特点与主要结构
1、高速比和高效率
单级传动,就能达到 1:87的减速比,效率90%以上,如果采用多级传动,减速比更大。
2、结构紧凑体积小
由于采用了行星传动原理,输入轴与输出轴在同一心线上,使其机型获得尽可能小的尺寸。
3、运动平稳噪声低
摆线针齿 啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和噪声限制在较小程度。
4、使用可靠、寿命长
因主要零件采用高碳铬钢材料,经淬火处理,( HRC58-62 )获得高强度,并且部分传动接触采用了滚动摩擦,所以经久耐用寿命长。>
5、设计合理、维修方便
容易分解安装,较少零件个数以及简单的润滑,使摆线轮减速机深受用户的信赖。
BLY0
BLY1
BLY2
BLY3
BLY4
BLY5
BLY6
BLY7
BLY8
输入转速1450r/min
(左下侧输出转速为1450r/min输入计算值)
输入转速1000 r/min
9
输出转速161r/m
0.75
2.2/1.5
3/2.2
7.5/5.5/4





11
输出转速132r/m
0.75
2.2/1.5
3/2.2
7.5/5.5/4
11
18.5/15



17
输出转速85r/m
0.75
1.5/1.1
3/2.2
7.5/5.5/4
11
18.5/15
22
37

23
输出转速63r/m
0.55
1.5/1.1
3/2.2
5.5/4
11/7.5
18.5/15
22
37
55
29
输出转速50r/m
0.55
1.1/0.75
2.2/1.5
5.5/4/3
7.5/5.5
15
18.5
37
55
35
输出转速41r/m
0.37
1.1/1.75
1.5
4/3/2.2
7.5/5.5
15/11
15
30
45
43
输出转速34r/m
0.37
0.75/0.55
1.5/1.1
4/3/2.2
5.5/4
11/7.5
11
22
40
59
输出转速25r/m
0.25
0.75/0.55
1.1/0.75
2.2/1.5/1.1
4/3
7.5/5.5
7.5
18.5
30
71
输出转速20r/m
0.18
0.55/0.37
0.75
2.2/1.5/1.1
3
5.5
7.5
15
22
87
输出转速17r/m
0.12


1.5/1.1
3
5.5
5.5
11
22

搅拌机配套选型
搅拌机与标准加药桶配套选型参考表:
型号
加药桶
叶轮、轴材质
转速
轴直径
轴长
叶轮
BLY09-11-0.37
JYT-100L
304不锈钢
132rpm
Ф18
L=600
3叶片Æ200
碳钢+衬胶
316L不锈钢
BLY09-11-0.37
JYT-150L
304不锈钢
132rpm
Ф18
L=600
3叶片Æ200
碳钢+衬胶
316L不锈钢
BLY0-11-0.37
JYT-200L
304不锈钢
132rpm
Ф18
L=700
3叶片Æ200
碳钢+衬胶
316L不锈钢
BLY0-11-0.37
JYT-300L
304不锈钢
132rpm
Ф18
L=700
3叶片Æ200
碳钢+衬胶
316L不锈钢
BLY0-11-0.55
JYT-500L
304不锈钢
132rpm
Ф18
L=800
3叶片Æ200
碳钢+衬胶
BLY0-11-0.75
JYT-1000L
304不锈钢
132rpm
Ф27×3
L=1100
2叶片Æ300
碳钢+衬胶
316L不锈钢
BLY0-11-1.1
JYT-2000L
304不锈钢
132rpm
Ф32×3
L=1200
2叶片Æ350
碳钢+衬胶
316L不锈钢
BLY1-17-1.5
JYT-3000L
304不锈钢
85rpm
Ф42×3
L=1300
2叶片Æ400
碳钢+衬胶
316L不锈钢
搅拌机订货须知
订货时请说明搅拌机的功率、转速、轴长、叶轮直径、材质等相关参数,以便我们为您选型。
